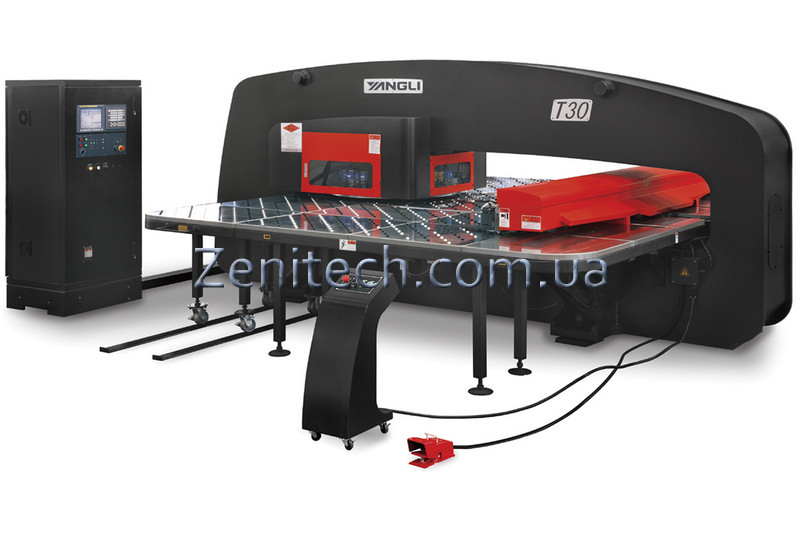

Револьверный координатно-пробивной пресс Yangli T30 является флагманом в области прессов, самого завода производящего оборудование на территории юго- восточной Азии YUANGSU YANGLI.
Разработанный компанией специально для американского и европейского рынков.
Пресс обеспечивает максимальную производительность при сравнительно малых капитальных затратах.
Пресс найболее еффективен на производствах с большой номенклатурой деталей, имеющих высокую степень автоматизации.
Среди потребителей етого оборудования – производители металлической мебели, строительных и рекламных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия електротехнической, електронной, автомобильной и других отраслей промышленности.
• Пресс оснащены современными системами ЧПУ (Siemens 840 D или FANUC Oip), позволяющей управлять 4 управляемые оси станка X, Y, T, C/
Пресс Yangli T30 оснащен быстродейсвующей гидравлической системой, что обеспечивает высокую скорость пробивки, с возможностю регулирования хода инструмента по всей длине, что дает преимущество в скорости обработки детали, уменышения шума при использовании инструментов с большой площадью поперечного сечения (станции С, D).

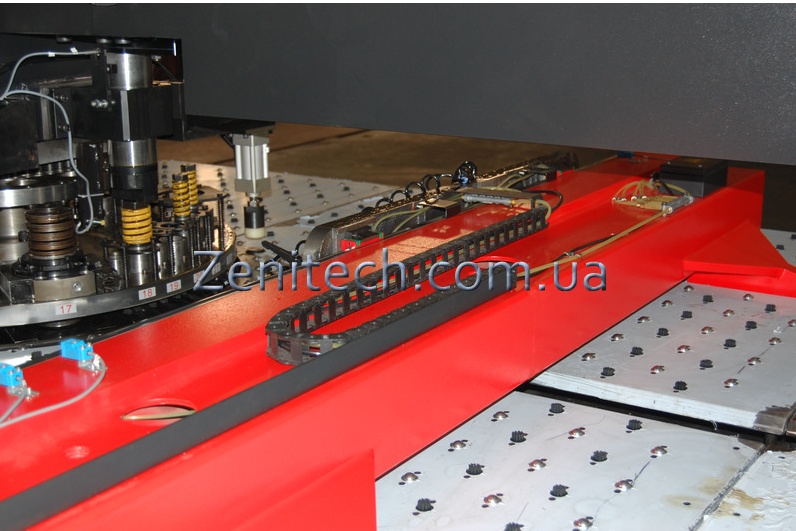

Комбинированый щеточно-роликовый стол даэт возможность как ручной, так и автоматической загрузки листа.

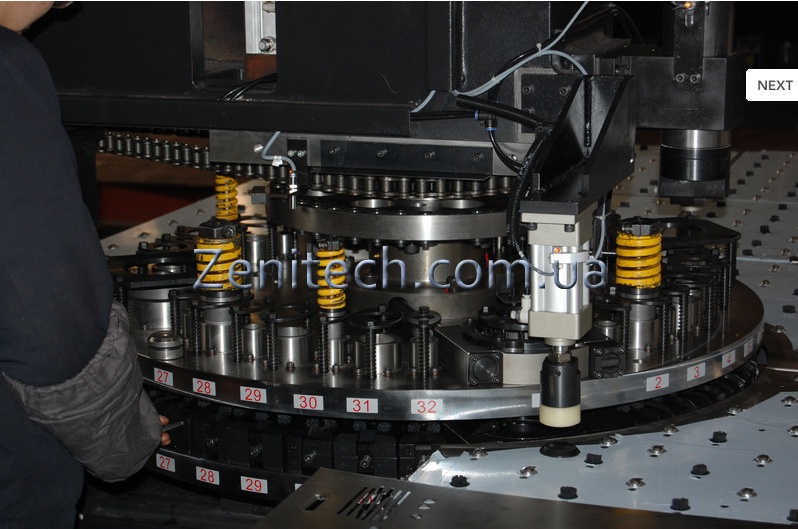

Удобный доступ к револьверной головке пресса обеспечивают оптимальные показатели производительности станка.
- Максимальное усилие 300 кН.
- Максимальная толщина пробиваемого листа 6,35 мм.
- Высокоскоростная пробивка при нибиллинге скорость ударов 900 уд/мин.
- Регулироемый ход пуансона.
• Быстродействующая немецкая гидравлика фирмы Voith с низким потреблением електроенергии
• Перемещение листа по осям со скоростью 106 м/мин., благодаря новейшим серводвигателям переменного тока с цифровым енкодером
- Размер обрабатываемого листа, включая одну позицию 1250 х 2500, опционально 1250 х 5000
- Точное позиционное по осям обеспечивается благодаря презиционным шарико-винтовым парам Hiwin.
- Быструю смену инструмента обеспечивает серводвигатель переменного тока оси Т, скорость вражения револьверной головки 30 об/мин.
- Высокоточный червячный редуктор привода индексного инструмента обеспечивает быстрый поворот инструмента на задний угол. Возможность использовать индексный инструмент для обработки особо тонких материалов.
• Револьверная головка с тридцатью и более станциями различными вариантами исполнения, возможность поставки да 4 автоиндексирующих устройств.
• Максимально возможный диаметр станции в индексном исполнении 88,9 мм станция D/
- Возможность использования множества формовочных станций благодаря программируемому ходу инструмента, а также использования формовки Roller Ball и Sheet marker/
- Выносной пульт управления для оптимизации рабочего процесса, и удобства оператора.
- Выносная ножная педаль для фиксации листа в зажимах.
- Простая ручная загрузка листа с использованием двух пневматических упоров для заготовок и листов разных размеров.
- Последовательный интерфейс КЫ 232 или разьем PC MCI для передачи данных в систему ЧПУ.
• 2 в базовой комплектации пневматических или гидравлических зажима для жесткой фиксации листа.
- Cad Cam модуль Metallix CNC Kad.
Конструкция содержит инструментальный барабан с быстрой сменой пробивочного инструмента и скоростные сервоприводы перемещения листа с высокоточными шариковинтовыми направляющими
Наиболее эффективны на производствах с большой номенклатурой деталей и имеющих высокую степень автоматизации
ОСНОВНЫЕ ПРЕИМУЩЕСТВА YANGLI
Жесткая сварная «О» образная рама позволяет обрабатывать материалы любой толщины.
Комбинированный шарико-щеточный стол идеально подходит для обработки различных видов листового проката.
Гибкий подход к исполнению револьверной головки (зависит от номенклатуры деталей заказчика).
Использования универсального инструмента типа Thick Turret.
Возможность установки 4 авто индексных станций типа D.
Сверхвысокая скорость вырубки 900 уд/мин.
Малые габаритные размеры пресса.
Использование формовочных инструментов Sheet Marker, Roller Ball и т.д.
Простой пользовательскии интерфейс.
Библиотека инструмента.
Еффективная система охлаждения гидравлической жидкости в баке позволяет использовать пресс даже при высоких температурах окружающей среды.
КОМПЛЕКТ ПОСТАВКИ
• Железная опора для установки станка 240 x 240 - 6 единиц
• Регулировочный болт M42 x 2 - 6 пар
• Ножная педаль YDTF-11
• Техническая документация
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
• Заточник
• Устройство для выравнивания инструмента
• Роллерболл
Срок поставки: В НАЛИЧИЕ или ПОД ЗАКАЗ.
Условия платежа оборудования оговариваются отдельно на момент составления контракта.
Шеф - монтаж, запуск оборудования и обучение обслуживающего персонала выполняют специалисты компании «Зенитек-Украина» по желанию Заказчика.
Гарантийный срок, предусмотренный для данного оборудования составляет 12 МЕСЯЦЕВ со дня принятия его в эксплуатацию.
Предлагаем услуги по гарантийному и послегарантийному обслуживанию и снабжению запчастями на протяжении всего срока службы оборудования, а также услуги ремонта, монтажа, наладки промышленного оборудования.
|
