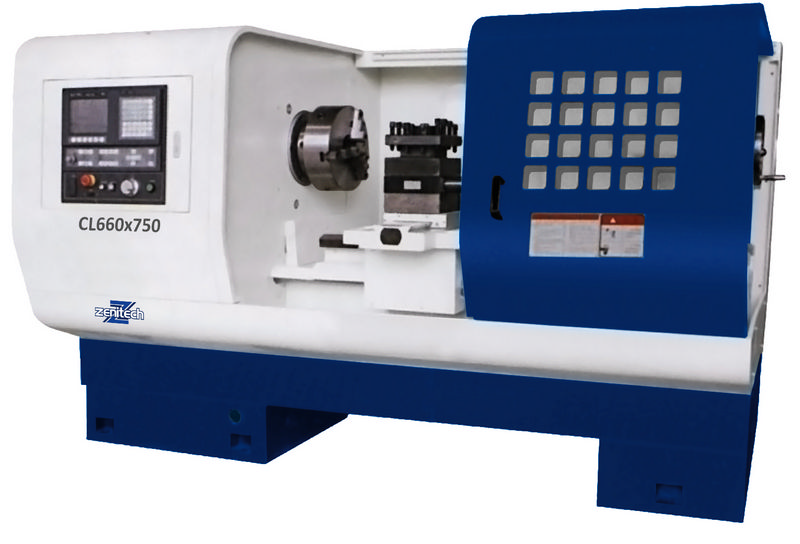

Продольная и поперечная подачи осуществляются при помощи шариковых ходовых винтов, токарный станок с ЧПУ приводится в действие сервомотором
Может быть установлено: как 4-х позиционный, так и 6-ти позиционный резцедержатель
Гидравлический патрон, патрон с ручным зажимом, ручная задняя бабка, гидравлическая задняя бабка – предоставляются по индивидуальному заказу
Жесткая конструкция, оснащенная жесткими направляющими станинами для точного шлифования. Направляющие станины закалены и отшлифованы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Макс. диаметр обработки на станиной, мм Φ530
Макс. диаметр обработки над суппортом
(при исп. 6-ти поз. резцедер.), мм Φ310
Расстояние между центрами, мм 1000
Максимальная длина обработки, мм 900
Конец шпинделя A 2 - 8
Диаметр отверстия в шпинделе, мм Φ80
Конусное отверстие MT7
Кол-во скоростей шпинделя 4 /изменяемая
Пределы изменения скорости, об/мин 27-135, 55-270, 160-805, 325-1630
Ускоренная подача по оси Z, м/мин 10
Ускоренная подача по оси X, м/мин 8
Максимальный ход по оси Z, мм 970
Максимальный ход по оси X, мм 320
Минимальная подача, мм 0.001
Кол-во положений инструмента, шт 4или6
Максимальная заготовка инструмента, мм 32х32
Внешний диаметр пиноли задней бабки, мм Φ75
Конус пиноли задней бабки МТ5
Макс. перемещение пиноли задней бабки, мм 150
Мощность двигателя, кВт 7,5
Система ЧПУ Fanuc Oi mate
Мощность насоса подачи СОЖ, Вт 90
Габариты, мм 2500x1200x1520
Масса, кг 3000
КОМПЛЕКТ ПОСТАВКИ
Система ЧПУ Fanuc Oi Mate
4-х позиционный патрон с ручным зажимом
Система автоматической смазки
Система подачи СОЖ
Комплект обслуживающего инструмента
Руководство по эксплуатации на русском языке
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Система ЧПУ Siemens
6-позиционная револьверная головка (управляемая ЧПУ)
Глухой гидравлический патрон 250 мм (304 мм для модели CL 530)
Сквозной гидравлический патрон 250 мм (304 мм для модели CL 530)
Гидравлическая задняя бабка
Двойная гидравлическая система
Защита направляющих по всей длине
ГАП
Инвертер
|
