Закаленные и шлифованные направляющие станины.

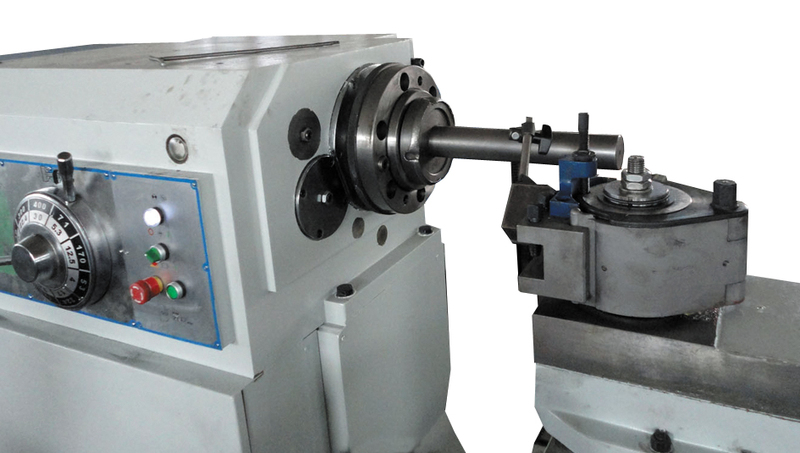

Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.

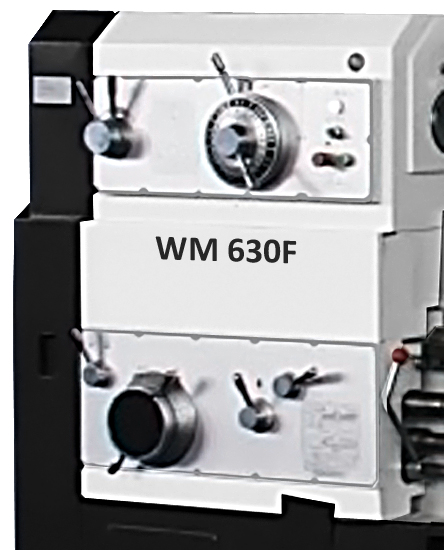

Закаленные шлифованные шестерни и валы передней бабки.
Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
Станочный светильник.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Расстояние между центрами, мм 1000
Диаметр обточки над станиной, мм 630
Диаметр обточки над поперечным суппортом, мм 350
Диаметр обточки над выемкой в станине, мм 800
Ширина станины, мм 550
Диаметр отверстия шпинделя, мм 100
Конус шпинделя Ф120 1:20
Кол-во скоростей шпинделя 18
Частота вращения шпинделя, об/мин 6-800/18 видов
Диапазон поперечной подачи, мм/об 0.05-12.5
Диапазон продольной подачи, мм/об 0.1-24.3/64 видов
Диапазон нарезаемых дюймовых резьб, 14-1 T.P.I./26 видов
Диапазон нарезаемых метрических резьб 1-240мм /50 вида
Диапазон нарезаемых диаметральных резьб 28-1 D.P./24 вида
Диапазон нарезаемых модульных резьб 0.5-120мм/53 видов
Ускоренное перемещение поперечного суппорта, м/мин 1933
Ускоренное перемещение продольного суппорта, м/мин 4000
Ход верхнего суппорта, мм 200
Ход поперечного суппорта, мм 420
Макс. размер резца, мм 32x25

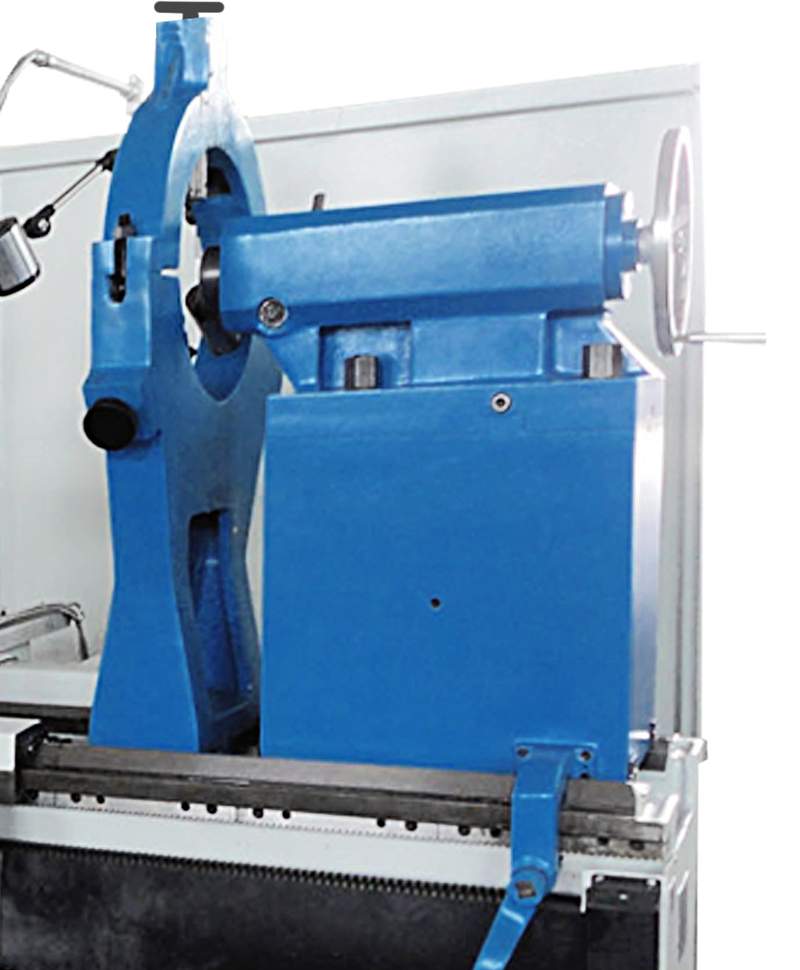

Ход пиноли задней бабки, мм 250
Диаметр пиноли задней бабки, мм 100
Пиноль задней бабки MT5
Мощность двигателя, кВт 11
Габаритные размеры (ДхШхВ), мм 8420x1730x1970
Вес нетто, кг 10200
КОМПЛЕКТ ПОСТАВКИ
3-х кулачковый патрон 325 мм. ≤800 мм
3-х кулачковый патрон 400 мм. >800мм
Фундаментный анкерный болт
Неподвижные центры M5
Центральная втулка
Комплект инструментов для обслуживания станка
РЕКОМЕНДУЕМЫЕ ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
4-х кулачковый патрон
Ведущая планшайба
Планшайба
Неподвижный люнет
Подвижный люнет
Индикатор числа ниток резьбы
Конусная линейка
Срок поставки: В НАЛИЧИЕ или ПОД ЗАКАЗ.
Условия платежа оборудования оговариваются отдельно на момент составления контракта.
Шеф - монтаж, запуск оборудования и обучение обслуживающего персонала выполняют специалисты компании «Зенитек-Украина» по желанию Заказчика.
Гарантийный срок, предусмотренный для данного оборудования составляет 12 МЕСЯЦЕВ со дня принятия его в эксплуатацию.
Предлагаем услуги по гарантийному и послегарантийному обслуживанию и снабжению запчастями на протяжении всего срока службы оборудования, а также услуги ремонта, монтажа, наладки промышленного оборудования.
|
