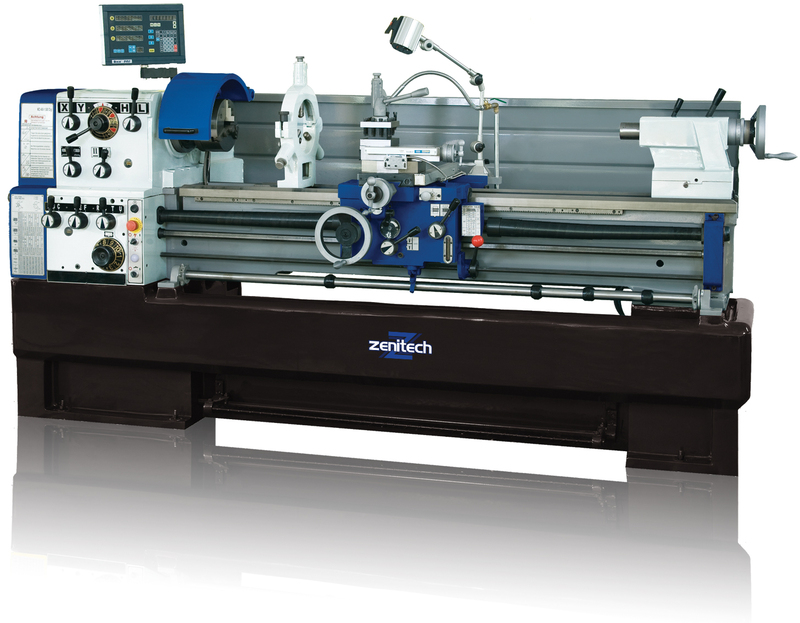

Тяжелые токарно-винторезные станки с отличным комплектом поставки, отличающиеся повышенной плавностью хода и отсутствием вибраций
Станок оснащен быстросменным резцедержателем Multifix (нет на фото)
Закаленные и шлифованные направляющие станины
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники
Закаленные шлифованные шестерни и валы передней бабки
Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники
Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном
Механический тормоз шпинделя
Перегрузочная муфта ходового винта
Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов

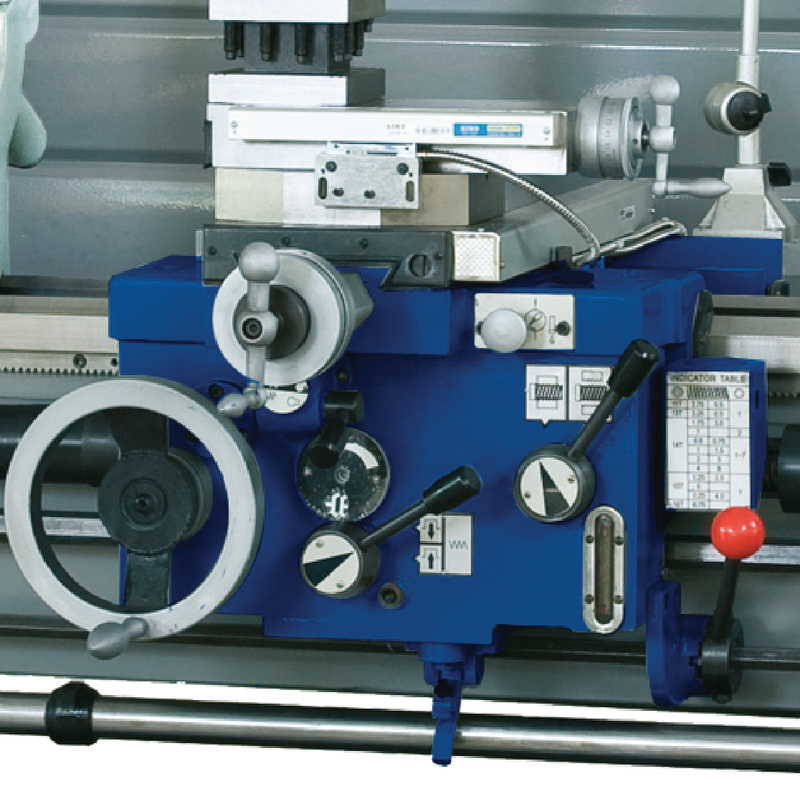

Продольная и поперечная подачи суппорта
Станочный светильник
Кнопка аварийного отключения станка, запирающийся главный выключатель
Спиральный кожух ходового винта
Центральная система смазки направляющих

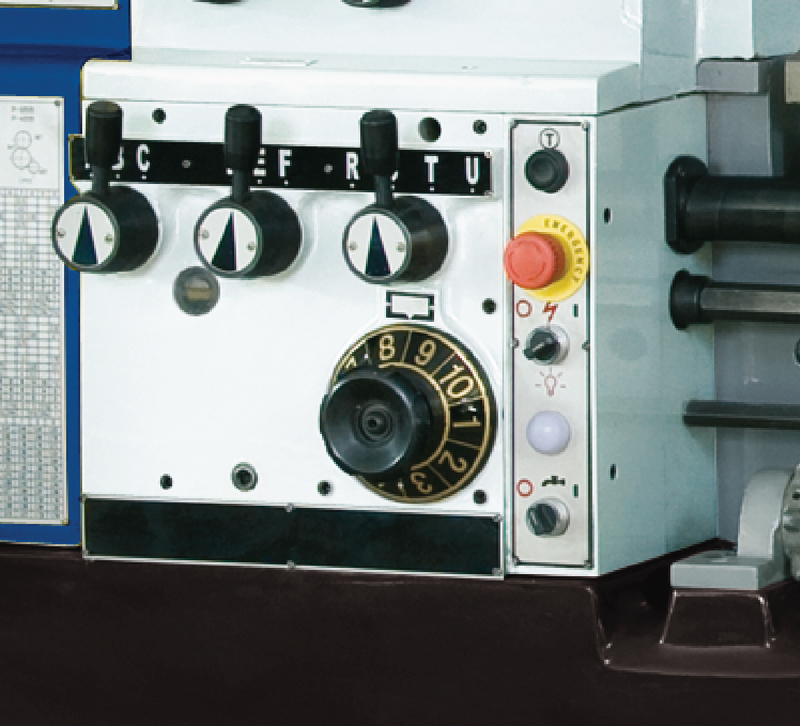

Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен
Произведено согласно нормам DIN 8606
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наибольший диаметр обрабатываемой детали, мм 460
Наибольшая длина обрабатываемой детали, мм 1500
Частота вращения шпинделя, об/мин 25 - 2000
Количество скоростей 12
Внутренний конус шпинделя Морзе 6 Морзе 9
Внутренний конус задней бабки Морзе 4
Присоеденительная поверхность шпинделя Camlock D1 - 6"
Диаметр сквозного отверстия в шпинделе, мм 58
Продольная подача, мм / об 0,031 - 1,7
Поперечная подача, мм / об 0,014 - 0,784
Пределы шага нарезаемых метрических резьб, мм 0,1 - 14
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм 2 - 112
Пределы шага нарезаемых трапецеидальных резьб 8 - 144
Пределы шага нарезаемых модульных резьб 0,25 - 3,5
Габаритные размеры, мм 2720 x 1370
Электродвигатель, кВт / В 5,5 / 380
Масса станка, кг 2200
КОМПЛЕКТ ПОСТАВКИ
3-х кулачковый патрон Ø 200 мм
4-х кулачковый патрон Ø 300 мм
Планшайба Ø 350 мм
Переходная оправка Морзе 6 / Морзе 4
2 упорных центра Морзе 4
Быстросменный пезцедержатель MultiFix Typ B
4-х позиционный резцедержатель
Подвижный и неподвижный люнеты
Резьбоуказатель
Система подачи СОЖ в зону резания
Галогеновый станочный светильник
Тумба-подставка под станок
Защитное ограждение
Тормоз шпинделя
Комплект обслуживающего инструмента и сменных шестерен гитары
Руководство по эксплуатации на русском языке
РЕКОМЕНДУЕМЫЕ ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Набор токарных резцов 7 шт. 20 мм
Вращающийся центр МК 4
Револьверный 4-позиционный упор
Универсальное цанговое устройство
Набор цанг 17 шт. 3-25 мм
Срок поставки: В НАЛИЧИЕ или ПОД ЗАКАЗ.
Шеф - монтаж, запуск оборудования и обучение обслуживающего персонала выполняют специалисты компании «Зенитек-Украина» по желанию Заказчика.
Гарантийный срок, предусмотренный для данного оборудования составляет 12 МЕСЯЦЕВ со дня принятия его в эксплуатацию.
Предлагаем услуги по гарантийному и послегарантийному обслуживанию и снабжению запчастями на протяжении всего срока службы оборудования, а также услуги ремонта, монтажа, наладки промышленного оборудования.
