Современный высокопроизводительный фрезерный центр с ЧПУ XH7132 применяется во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.

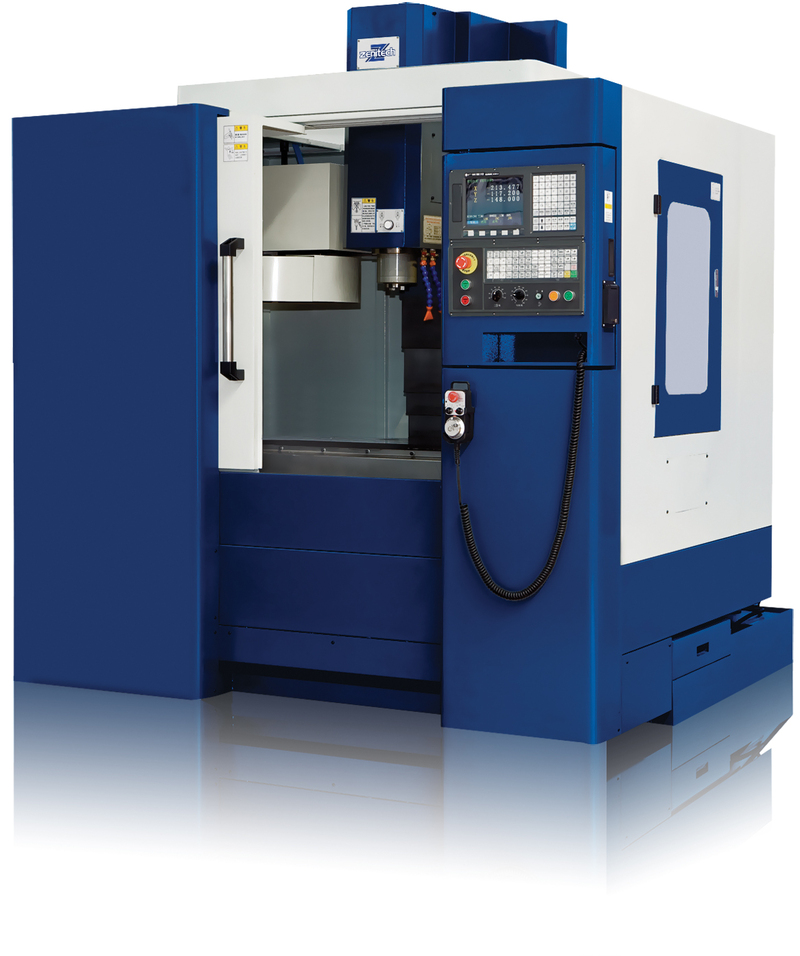

Вертикальный обрабатывающий центр с ЧПУ XH7132 отличается высокими параметрами резания, точностью позиционирования и исключительной надежностью, благодаря применению первоклассных механических и электронных комплектующих европейских фирм, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков.
И что самое важное в российских условиях - цена, которая существенно ниже европейских аналогов при неизменном качестве производства.
Вертикальный обрабатывающий центр с ЧПУ XH7132 имеет высокопрецизионный шпиндель, линейные направляющие сделаны из высокопрочного материала, что обеспечивает точность и жесткость обрабатывающего центра. Фрезерный центр c ЧПУ Fanuc Oi оснащен магазином на 16 инструмента.
Как опция может быть оснащен системой ЧПУ Siemens. (XH7132 фрезерный с ЧПУ)
Линейные направляющие качения X, Y, Z; обеспечивают высокую точность жесткость конструкции.)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Перемещения рабочего стола (X, Y, Z), мм 620x350x500
Размеры рабочего стола, мм 920x320
Кол-во/Ширина/Расстояние между Т пазами, мм 3-14-85
Расстояние от торца шпинделя до поверхности стола, мм 100-600
Расстояние от оси шпинделя до вертикальных направляющих, мм 395
Конус шпинделя BT40
Скорость шпинделя, об/мин 60-6000
Мощность э/д шпинделя, кВт 3.7
Скорость быстрых перемещений X, Y, Z, мм/мин 18000
Скорость рабочей подачи X, Y, Z, мм/мин 2.5-3000
Кол-во инструментов в магазине, 16
Макс размеры инструмента, мм Φ120x200
Макс. вес инструмента, кг 8
Точность позиционирования, мм ±0.015
Повторяемость позиционирования, мм ±0.0075
Габаритные размеры, мм 2020x1870x2170
Масса станка, кг 3250
КОМПЛЕКТ ПОСТАВКИ
Система ЧПУ FANUC 0i mate-MD
RS232 интерфейс
Стружкосборник
Защита кабинетного типа
Магазин на16 инструментов
Дополнительные принадлежности
SIEMENS 802C, KND1000I, GSK983M
Поворотный стол – ось A
Renishaw измерение инструмента, измерение детали
|
