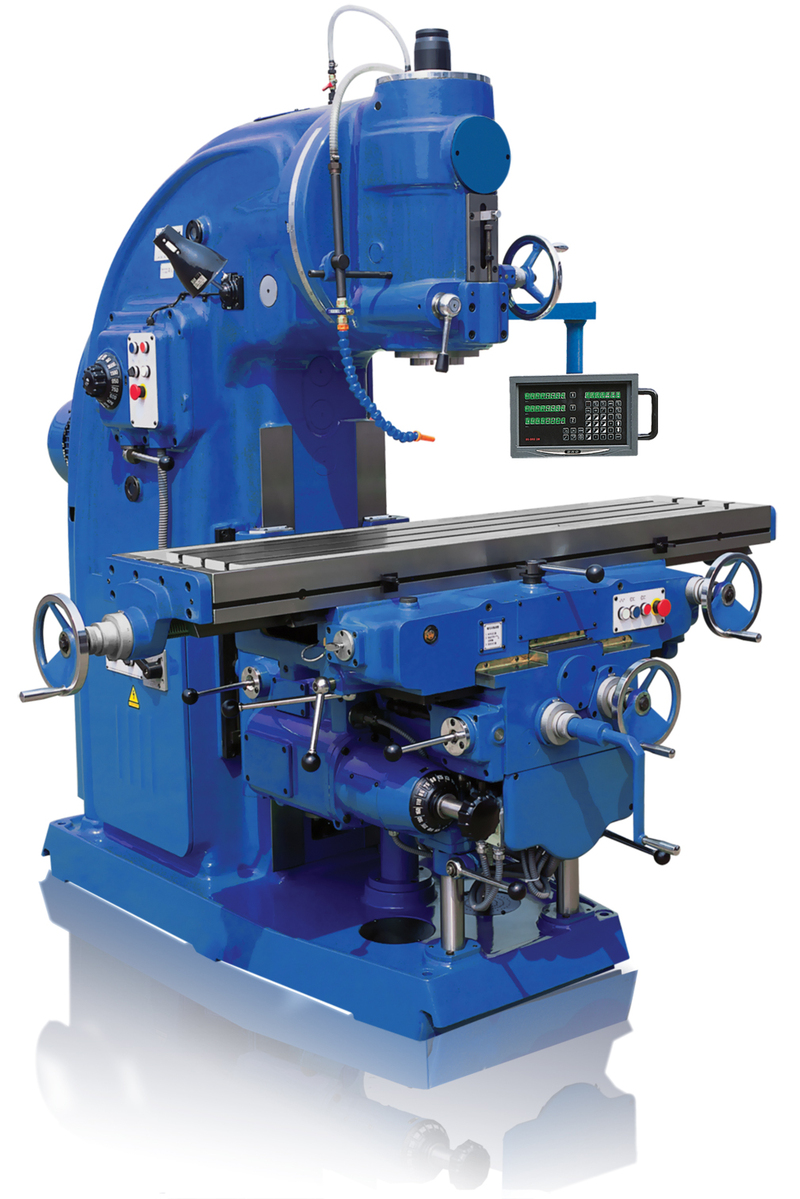

Вертикальный фрезерный станок UFM160 (A,B) Digi предназначен для выполнения разнообразных фрезерных работ цилиндрическими, угловыми, торцевыми, фасонными и другими фрезами.
На вертикально-фрезерных станках UFM160 (A,B) Digi обрабатывают горизонтальные и вертикальные плоскости, пазы, рамки, углы, зубчатые колеса, модели штампов, пресс-форм и другие детали из стали, чугуна, цветных металлов, их сплавов и пластмасс.
Мощность приводов и высокая жесткость станков позволяют применять твердосплавный инструмент.
На вертикально-фрезерных станках UFM160 (A,B) Digi применяют следующие типы фрез: торцевые, концевые, шпоночные. Фрезы изготовляют цельными или сборными с напайными или вставными ножами.
Цельные фрезы изготовляют из инструментальных сталей, корпуса напайных фрез — из конструкционных сталей; на рабочие части зубьев фрез припаивают пластинки из быстрорежущих сталей и твердых сплавов.
У сборных фрез зубья (ножи) выполняют из быстрорежущих сталей или оснащают пластинками из твердых сплавов и закрепляют в корпусе фрезы различными механическими способами.
Технические характеристики Zenitech UFM160 A Digi
Размеры рабочего стола, мм 1320x320
Кол-во/Ширина/Расстояние между Т пазами, мм 3-18-70
Макс. нагрузка на стол, кг 500
Продольное перемещение (ручное/авто), мм 700/680
Поперечное перемещение (ручное/авто), мм 255/240
Вертикальное перемещение (ручное/авто), мм 350/330
Скорость рабочей подачи, мм/мин X: 23.5-1180, Y: 15-786, Z: 8-394
Скорость быстрых перемещений, мм/мин X: 2300, Y: 1533, Z: 770
Диапазон скоростей шпинделя, об/мин, 30-1500
Количество скоростей шпинделя, 18
Ход шпинделя, мм 70
Макс. угол поворота шпинделя ±45°
Расстояние между торцом шпинделя и поверхностью стола, мм 60/410
Мощность мотора, кВт 7.5
Габаритные размеры, мм 2294x1770x1960
Масса станка, кг 2800
Технические характеристики Zenitech UFM160 B Digi
Размеры рабочего стола, мм 1700x400
Кол-во/Ширина/Расстояние между Т пазами, мм 3-18-90
Макс. нагрузка на стол, кг 800
Продольное перемещение (ручное/авто), мм 900/880
Поперечное перемещение (ручное/авто), мм 315/300
Вертикальное перемещение (ручное/авто), мм 385/365
Скорость рабочей подачи, мм/мин X,Y: 23.5-1180, Z: 8-394
Скорость быстрых перемещений, мм/мин X: 2300, Y: 2300, Z: 770
Диапазон скоростей шпинделя, об/мин, 30-1500
Количество скоростей шпинделя, 18
Ход шпинделя, мм 85
Макс. угол поворота шпинделя ±45°
Расстояние между торцом шпинделя и поверхностью стола, мм 30/500
Мощность мотора, кВт 11
Габаритные размеры, мм 2556x2159x2298
Масса станка, кг 4250
Стандартная комплектация:
3-осевое УЦИ
Шпиндель ISO40
Тяговый стержень
Зажимная тяга
Ручная централизованная смазка
Станочный светильник
Система СОЖ
Масляный лоток
Зубчатая передача подач по осям X, Y
Элеваторный мотор по оси Z
Дополнительные принадлежности:
Защитный кожух шпинделя
Тиски
Поворотный стол
Набор зажимных приспособлений
Делительная головка
Защита стола
Срок поставки: В НАЛИЧИЕ или ПОД ЗАКАЗ.
Условия платежа оборудования оговариваются отдельно на момент составления контракта.
Шеф - монтаж, запуск оборудования и обучение обслуживающего персонала выполняют специалисты компании «Зенитек-Украина» по желанию Заказчика.
Гарантийный срок, предусмотренный для данного оборудования составляет 12 МЕСЯЦЕВ со дня принятия его в эксплуатацию.
Предлагаем услуги по гарантийному и послегарантийному обслуживанию и снабжению запчастями на протяжении всего срока службы оборудования, а также услуги ремонта, монтажа, наладки промышленного оборудования.
